排烟窗有效面积计算公式

---

如今的许多建筑设计图纸上都有明确规定要根据建筑空间面积计算出其相应的消防排烟面积，即这里也就涉及了消防排烟窗面积的计算问题，现用图作分解：

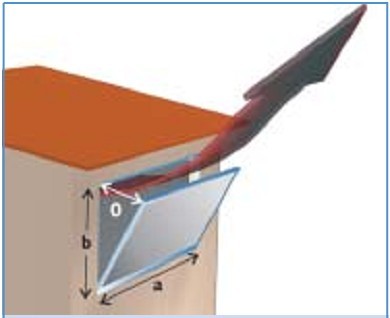

如上图：我们不难看出排烟窗的总面积为：S总=A×B，而开口形成的几何面积为：Sg=A×O，现在我们假设A=1000MM，B=1000MM，O=0.5MM,将数据套入上述公式,我们得出排烟窗的总面积为1平方米,而排烟窗形成的几何面积则为0.5平方米。那么我想这里有很多人就会认为这个排烟窗的排烟窗面积是不是就是0.5平方米。但实际上这0.5平方米还不是此排烟窗的实际有效排烟面积，如果想知道排烟窗的实际有效排烟面积，我们还要必须知道烟雾的流速系数。而烟雾的流速系统一般跟当时的气候，风速，建筑本身开窗方式及排布等因素有关，因此，计算排烟窗实际排烟有效面积的公式为：S排=S总×Cv。Cv指的就是烟雾的流速系数。这个系数国际上给它的一般标准是：当窗打开角度为25-35度时，它的值为：0.3。因此我们可得：S排=0.3平方米。通过图表和公式可见，决定排烟窗有效面积大小的两个重要因素是：电动开窗器或气动开窗器的行程以及窗的高度。

另，国际上排烟窗一般要求最低开启角度为25度。
